Spectrometru microscop MSV-5000

Spectrometrele microscop din seria JASCO MSV-5000 sunt utilizate pentru examinarea probelor microscopice. Pe lângă capacitatea lor de imagistica convențională, aceste microscoape sunt capabile să înregistreze spectrul la trecerea luminii prin probe sau cel reflectat, oferind astfel informații despre compoziția chimică a probei. Astfel, domeniul spectral observat nu se limitează doar la domeniul (Vis) spectral vizibil (300-800 nm) ci acoperă tot intervalul de lungimi de undă UV-Vis-NIR (200-2700 nm). Un avantaj important este faptul ca un singur instrument este capabil să măsoare proprietățile optice ale probelor în acest domeniu spectral larg. Prin urmare, domeniul specific de aplicare al spectrometrelor microscop poate fi de exemplu examinările medico-legale microscopice și/sau a probelor biologice, determinarea culorii fragmentelor de vopsea, examinarea semiconductorilor sau a altor elemente optice în domeniul spectral mai larg decât spectrul luminii vizibile.

MSV-5500, MSV-5700 și MSV-5800

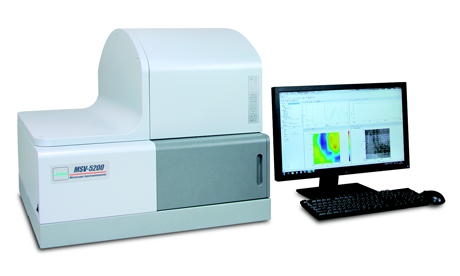

Spectrometrele microscop din seria JASCO MSV-5000 sunt spectrometre dublu fascicul cu un singur monocromator, cuplate cu un microscop echipat cu lentile (oglindă) Cassegrain, capabil de măsurători de transmitanță/reflectanță pe domeniul spectral larg de 200-2700 nm. Prezența drumului optic de referință asigură o stabilitate fotometrică excelentă pe tot domeniul spectral. Drumul optic de probă și cel de referință pot fi egalizate cu ajutorul unor atenuatoare așezate în cel din urmă, astfel domeniul fotometric al măsurătorilor poate fi utilizat în mod optim. Monocromatorul de bandă largă și de înaltă performanță Czerny-Turner garantează o rezoluție spectrală excelentă pe tot domeniul de lucru. Comutarea între lampa de deuteriu (UV) și cea de wolfram-halogen (Vis/NIR) se face în mod automat. Viteza de scanare a spectrului este variabilă, de asemenea se poate alege și modul de înregistrare ”step”. Microscopul UV-Vis MSV-5500 este echipat cu detector cu tub fotomultiplicator (PMT) și acoperă domeniul 200-900 nm, pe când microscopul MSV-5700, echipat cu detector PMT și cu detector PbS cu răcire Peltier, are domeniul mărit până la 2700 nm. Modelul MSV-5800, echipat cu detector PMT și cu detector InGaAs optimizat pentru domeniul NIR (infraroșu apropiat) până la 1600 nm, este un microscop NIR dedicat. Comutarea între detectori se face automat.

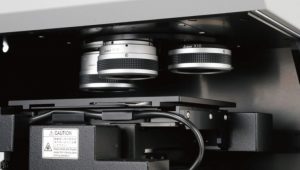

Proba, așezată pe un stage manual (sau opțional automat) este iluminată cu o rază LED intens luminoasă, pentru alegerea punctului de măsurare. Imaginea probei poate fi urmărită printr-o cameră CMOS de înaltă rezoluție (sau opțional prin binocular) și pot fi alese punctele de măsurare ale spectrelor. În suportul rotativ pot fi așezate 4 obiective. Înregistrarea spectrelor de transmitanță/reflectanță în punctele selectate se poate face cu ajutorul lentilelor Cassegrain cu măririle de 10x, 16x sau 32x. Dimensiunea ariei minime încă distinctiv măsurabile (dacă se măsoară cu lentilă de 16x, cu lățime de bandă de 5 nm, pe domeniul UV-Vis) este un cerc cu diametrul de 10 μm. Sunt posibile și măsurători de polarizare având polarizatoarele Glan-Taylor configurate ca standard (instalarea analizorului automat este opțională).

Detalii

Spectra Manager II

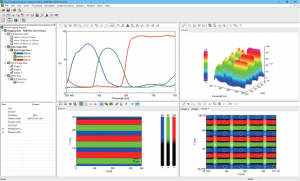

Pachetul de program Spectra Manager II pentru controlul spectrometrelor microscop conține toate funcțiile de control a instrumentelor (parametrii de măsurare, selectarea ariei de măsurare, focus, deplasări ale stage-ului microscopului, măsurători prin mapare). Imaginea vizuală oferită de camera CMOS și spectrul înregistrat al ariei măsurate pot fi afișate alăturat. În secțiunea de analiză pot fi găsite toate funcțiile matematice necesare pentru evaluarea și procesarea spectrelor, alături de funcțiile necesare procesării rezultatelor măsurătorilor de mapare. Calculul grosimii filmelor și analiza de culoare fac parte de asemenea din pachetul de programe de bază.
