Microscopul FTIR (Fourier-Transform Infrared) ne permite să exploatăm natura „amprentă” a spectrelor infraroșu atunci când examinăm probe microscopice. Microscoapele FTIR pot fi utilizate pe scară largă în cercetarea științifică, în industria farmaceutică, în știința materialelor, testarea mediului, controlul calității, criminalistică și în lupta împotriva contrafacerii. Spectrele măsurate sunt potrivite pentru analiza moleculară a materialelor, pentru identificarea microplasticelor și a contaminanților de origine necunoscută și pentru examinarea suprafețelor și a probelor biologice etc.
IRT-5X

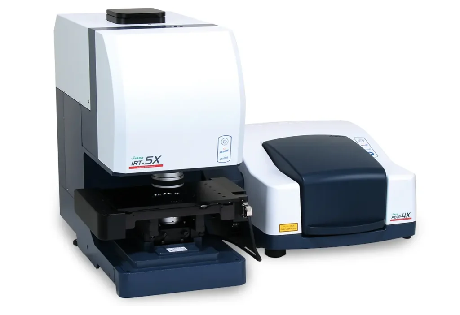

În dezvoltarea microscopului FTIR IRT-5X, introdus în 2025, construit pe proprietățile optice excelente ale instrumentelor IRT-5000/7000, au fost introduse numeroase inovații utile pentru a face utilizarea hardware și software extrem de convenabilă. Microscoapele sunt controlate de pachetul software avansat Spectra Manager 2.5, care controlează, de asemenea, toate instrumentele spectroscopice JASCO. IRT-5X, în configurația sa standard, este potrivit pentru măsurători de transmisie și reflexie, dar cu lentile opționale este posibil să se efectueze și măsurători ATR (Attenuated Total Reflection), RAS (Reflection Absorption Spectroscopy) și polarizare.
Microscopul IRT-5X FTIR folosește sursa de lumină și interferometrul spectrometrului JASCO FT/IR dar are propriul detector. Detectorul MCT standard de bandă medie poate fi utilizat în domeniul de lungimi de undă: 7800 – 550 cm-1. Ca o noutate, sunt disponibile o pereche de detectori MCT de bandă medie și bandă îngustă plasați în același vas Dewar. Acesta din urmă are un domeniu de numere de undă mai restrâns (7800-750 cm-1), dar o sensibilitate mult mai bună, iar prin utilizarea lentilelor de mărire de 32x se pot obține spectre de calitate excelentă pentru mostre foarte mici. Probele pot fi plasate în poziția de măsurare și se pot focaliza prin utilizarea autostage-ului controlat de software; calitatea și viteza excelentă a măsurătorilor și observării sunt susținute de funcțiile de focalizare automată, luminozitate automată și mecanism de iris comandat electronic. Pentru observare și măsurare, lentilele pot fi plasate într-un carusel cu 4 poziții controlat de software, iar lentilele convergente necesare măsurătorilor de transmisie pot fi înlocuite manual printr-un mecanism de glisare simplu.
Sistemul IQ Monitor asigură afișarea simultană a imaginii vizibile și măsurarea spectrului. Măsurarea spectrului este posibilă nu numai în modurile de transmisie și reflexie, ci și atunci când se utilizează lentile Clear-View ATR pentru măsurătorile ATR. Camera încorporată CMOS de 5M pixeli afișează imagini microscopice de primă clasă pe ecranul computerului, care pot fi înregistrate într-un fișier de date împreună cu spectrul măsurat. Se poate adăuga și observația polarizării datorită căreia se pot urmări modificările structurale ale materialelor plastice, polimerilor și țesăturilor sub influența forței de întindere. Măsurătorile ATR sunt, de asemenea, realizate mai rapid prin funcția IQ Mapping, care permite realizarea de imagini mai precise ale unei anumite suprafețe fără a muta proba și stage-ul.
Specificații:
- Instrumente FTIR compatibile: JASCO FT/IR-4X, FT/IR-6X, FT/IR-8X
- Sursă de lumină, interferometru: incluse în instrumentul FTIR
- Moduri de măsurare: transmisie, reflexie, ATR
- Detector:
- Standard: detector MCT cu bandă medie (7800-550 cm-1)
- Opțional:
- Detector IQ Duo (7800-550 cm-1 (mid), 7800-750 cm-1 (narrow))
- Detector DLATGS (7800-400 cm-1)
- Detector InGaAs (12000-4000 cm-1)
- Semnal/zgomot: 12000:1 (peak-to-peak, 100 x 100 µm, 4 cm-1, 1 min, în jurul 2200 cm-1)
- Monitorizare: Monitor IQ (măsurare și monitorizare simultană a probei), cameră CMOS de 5 MP, LED de înaltă intensitate cu funcție de luminozitate automată
- Lentile cassegrain:
- standard: 16x
- opțional: 10x, 32x, ATR diamant și germaniu
- stage: automat, cu focalizare automată
- deplasare: X: 100 mm, Y: 75 mm, Z: 30 mm (pas de 1 µm)
- încărcare maximă: 1kg
- grosimea maximă a probei în configurația standard 20 mm, poate fi mărită la 40 mm în cazul măsurătorilor de reflexie
- senzor de presiune încorporat
- dimensiuni: 565(H) × 350(W) × 610(D) mm, 53 kg
Spectra Manager 2.5
Spectra Manager 2.5, care controlează, de asemenea, atât spectrometrele JASCO FT/IR, cât și microscoapele IRT, asigură comutarea automată între modurile de măsurare ale spectrometrului FTIR și ale microscopului FTIR. Pachetul software include toate funcțiile care pot fi utilizate pentru controlul instrumentelor: parametrii de măsurare, selectarea zonei de măsurare, focalizarea, deplasarea stage-ului, cartografierea măsurătorilor etc. În timpul măsurătorilor, imaginea suprafeței măsurate transmisă de camera CMOS și spectrul înregistrat pot fi vizualizate și înregistrate simultan. Secțiunea de analiză conține funcțiile matematice necesare pentru evaluarea și prelucrarea spectrelor, extinse cu funcțiile necesare procesării rezultatelor măsurătorilor obținute în timpul măsurătorilor de cartografiere.
Software-ul de măsurare și evaluare include câteva funcții extrem de utile care fac JASCO FT/IR-5X ușor de utilizat și cu adevărat user-friendly. Modulul IQ IR NAV, cu tehnologia sa de procesare a imaginii, poate recunoaște țintele de măsurare din imaginea de observație în timp real, poate înregistra coordonatele și poate efectua măsurători. IR Advanced Search NAV permite specificarea condițiilor speciale, care pot fi utilizate pentru a selecta particule de dimensiune, formă și culoare relevante pentru măsurare. În timpul măsurării, probele pot fi identificate imediat dacă există biblioteci de spectre adecvate. Analiza particulelor poate efectua măsurători de diferite dimensiuni pe baza imaginii de observație și a informațiilor din spectru. Acest program include procesare statistică, care poate fi utilizată pentru a afișa histogramele dimensiunii particulelor, distribuțiile de frecvență și corelație și rapoartele componentelor.
