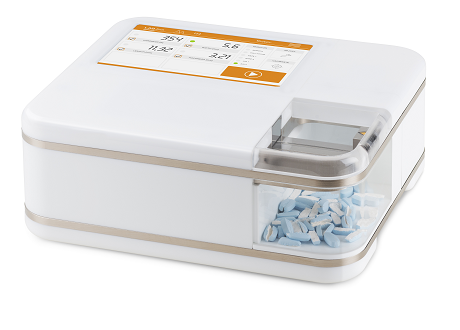

Instrumentele manuale pentru determinarea forței de rupere și a dimensiunii tabletelor, ale companiei germane Kramer Elektronik GmbH, aparțin familiei de instrumente din seria H. Numărul din denumirea testerelor de duritate a tabletelor se referă la parametrii măsurabili, astfel încât H2 este potrivit pentru măsurarea forței de rupere și a diametrului (lungimii).
H3 măsoară trei parametri, cum ar fi rezistența la rupere, diametrul/lungimea și lățimea. H4 poate fi utilizat și pentru măsurarea grosimii, iar H5 poate colecta valori ale greutății primind un semnal de la o balanță externă compatibilă. H4+ și H5+ utilizează un calibrator extern de grosime pentru măsurarea grosimii. Toate dispozitivele H sunt acționate manual, iar utilizatorul este responsabil pentru mutarea tabletelor între stațiile de măsurare și plasarea lor în poziția corectă în celula de măsurare. Celula de măsurare este capabilă să zdrobească tabletele la o viteză constantă sau prin aplicarea unei forțe constante și astfel să determine valoarea forței de rupere. Viteza este reglabilă liber între 0,1 – 8 mm/sec, iar forța este reglabilă liber între 1 – 100 N/sec.
Instrumentele din seria H sunt controlate cu un ecran tactil de 7’’. Parametrii de măsurare, intervalele de toleranță și de acceptare pot fi înregistrați per produs, iar o memorie internă mare permite stocarea datelor pentru aproximativ 10.000 de produse.
Valorile măsurate pot fi afișate și grafic, pot fi afișate și histograme și grafice forță de rupere (N) – deplasare (mm) sau forță de rupere (N) – timp (sec). Metodele și rezultatele sunt stocate într-o bază de date, care poate fi salvată și restaurată. Instrumentul are atât conexiuni USB, cât și de rețea. Rezultatele pot fi salvate pe un dispozitiv portabil de stocare a datelor dar este posibilă și atașarea unei unități de rețea. În acest ultim caz, rezultatele pot fi salvate într-un director de rețea desemnat, în format CSV sau XML, astfel încât să poată fi vizibile și sistemelor LIMS (opțional).
Toate instrumentele H au un rezervor de colectare ușor detașabil și o suprafață ușor de curățat, iar un rând de LED-uri care se întinde pe întreaga suprafață oferă feedback privind funcționarea. Celula de măsurare a dispozitivelor poate fi calibrată dinamic cu greutăți calibrate sau cu o unitate de calibrare manuală pe întregul interval de măsurare.
Specificații:
- control: ecran tactil de 7’’
- conexiuni: 2 x USB 2.0 / 1 x RJ45 LAN / 1 x RS-232
- imprimare: imprimantă de rețea sau USB cu compatibilitate PCL6
- dimensiuni: 270 x 320 x 100 mm, kb. 7 kg (în funcție de configurație)
rezistență la rupere (duritate):
- mod de măsurare: viteză constantă (0,1 – 8 mm/sec) sau forță constantă (1 – 100 N/sec)
- domeniul de măsurare: 4 – 400 N
- acuratețea: ±1 N
- rezoluția: 1 N
- unitate de măsură: N, Kp, Sc
diametru / lungime / lățime / grosime:
- domeniul de măsurare: 3 – 55 mm
- acuratețea: ±0,05 mm
- rezoluția: 0,01 mm
- unitate de măsură: mm, inch
specificațiile pentru măsurarea greutății și grosimii externe depind de calibratorul și balanța analitică utilizate
