Microscoape FTIR

Un accesoriu important al aparatelor JASCO FT/IR, tot mai mult utilizat, care nu necesită pregătirea probelor şi face posibilă analiza probelor de mărime microscopică este microscopul FT-IR. Între microscoapele FT-IR oferite de JASCO găsim microscopul Irtronμ care se montează în compartimentul de probe al FT/IR-4000/6000, precum şi unitatea de sine stătătoare dar care foloseşte sursa de lumină şi interferometrul FT/IR-ului, microscoapele IRT-5000 şi IRT-7000. Ca pentru toate dispozitivele de spectroscopie JASCO, controlul microscoapelor îl asigură pachetul software Spectra Manager II.

Irtronμ

Montându-se în compartimentul de probe al FT/IR-4000/6000, folosind sursa de lumină, interferometrul şi detectorul FT/IR-ului, microscopul Irtronμ face posibilă măsurarea în infraroşu a suprafeţelor de 100×100 μm (folosind detectorul opţional MCT, 20×20 μm). Poziţionarea probei pe suportul reglabil manual este facilitată de camera CCD încorporată, prin monitorul LCD de 5”, putându-se transmite o imagine în timp real a suprafeţei observate, chiar şi în timpul înregistrării spectrelor. Pe lângă măsurarea transmitanţei şi reflectanţei se pot folosi şi obiective ATR cu cristal de diamant, seleniură de zinc sau germaniu.

Specificaţii:

  • Domeniul spectral: max 13000 – 300 cm-1, în funcţie de configuraţia FT/IR-ului
  • sursă de lumină, interferometru, detector – le conţine FT/IR-ul
  • metode de măsurare: transmisie, reflexie, ATR
  • obiective: 8x Cassegrain, 12x ATR cu ZnSe, Ge, cristal de diamant
  • suprafaţă de observare: 1,2 x 0,9 mm
  • cea mai mică suprafaţă măsurabilă: 100×100 μm cu detector DLATGS, 20×20 μm cu detector MCT
  • platformă: reglabilă manual în sistemul X-Y-Z

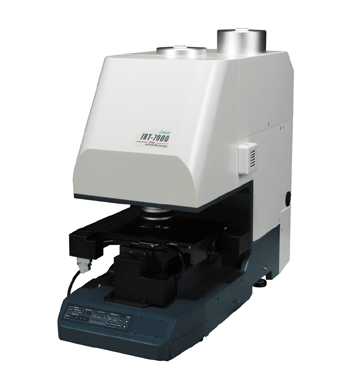

IRT-5000 şi IRT-7000

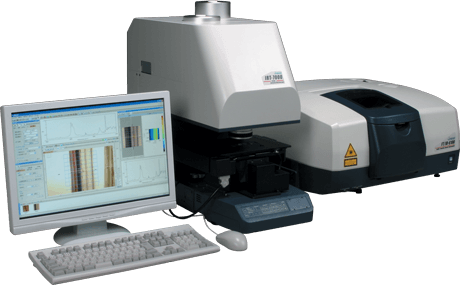

Având caracteristici optice excelente, microscoapele FT-IR IRT-5000 şi IRT-7000 beneficiază de noutăţi tehnice datorită cărora îşi găsesc utilitatea nu doar în laboratoarele universitare dar şi în laboratoarele din justiţie, industria farmaceutică, laboratoarele industriale, pentru o gamă largă de materiale, nu doar în cercetare ci şi în controlul calităţii. Microscoapele FT-IR sunt capabile să măsoare prin metodele transmisie, reflexie, ATR. Utilizează sursa de lumină şi interferometrul aparatului FT/IR-4000 sau FT/IR-6000, dar au propriul detector şi astfel, cu un FT/IR dotat standard, cu ajutorul detectorului “mid-band” MCT al microscopului, domeniul de lungime de undă utilizat este de 7800 – 650 cm-1. Prin utilizarea componentelor optice adecvate acesta poate fi extins. Cea mai mică suprafaţă măsurabilă cu ajutorul obiectivelor 32x Cassegrain este de 3×3 μm. Ambele instrumente au în dotarea standard funcţia IQMonitor datorită căreia în mod simultan se pot face măsurători şi se poate observa suprafaţa măsurată. Prin folosirea noilor obiective ATR “Clear-View” vizualizarea probei poate fi făcută nu doar în modul transmisie sau reflexie ci şi în modul ATR. Având funcţia IQMapping devine posibilă înregistrarea în mai multe puncte a suprafeţei date fără mişcarea probei sau a platformei până şi cu detectorul MCT al configuraţiei de bază. Având detectorul MCT “linear array”cu 16 canale, cu IRT-7000 sunt posibile şi măsurători “imaging” ale suprafeţelor, utilizând funcţia “rapid scan” a spectrometrelor FT/IR-6000.


Specificaţii:

  • Sursă de lumină, interferometrul: le conţine FTIR-ul
  • detector:
    • IRT-5000: MCT
    • IRT-7000: MCT şi “linear array” MCT
  • metode de măsurare: transmisie, reflexie, ATR
  • domeniu de lungimi de undă: MCT: 7800-650 cm-1
  • linear array MCT: 7000 – 750 cm-1
  • raport semnal/zgomot: 5000:1 (peak-to-peak), linear array MCT: 1000:1 (peak-to-peak)
  • obiective: 10x, 16x, 32x Cassegrain, opţional ATR cu ZnS, ZnSe, Ge şi cristale de diamant
  • platformă: IRT-5000 reglabilă manual, IRT-7000 reglabilă automat, cu focusare automată
  • cea mai mică suprafaţă măsurabilă: 3×3 μm (32x Cassegrain)



Spectra Manager II

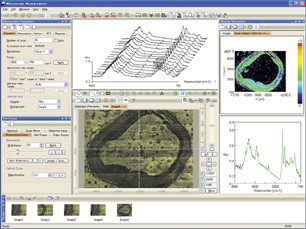

Şi microscoapele FTIR sunt controlate de acelaşi pachet software, Spectra Manager II , cu aceleaşi funcţii de control (setarea parametrilor de măsurare, stabilirea suprafeţei măsurate, focusare, mişcarea platformei, cartografiere). În timpul măsurătorilor sunt vizibile simultan, datorită camerei digitale CMOS, imagini ale suprafeţei măsurate şi spectrul înregistrat. Pentru interpretarea spectrului în partea de analiză există funcţiile matematice necesare prelucrării, inclusiv pentru prelucrarea rezultatelor măsurătorilor de cartografiere.

» pagina producătorului »





Pentru extinderea domeniului de utilizare a microscoapelor FTIR sunt disponibili detectori, obiective şi alte accesorii. În dotarea standard măsoară în modul transmisie şi reflexie dar se poate adapta şi pentru obiective cu ATR de tip nou “Clear-view” sau tradiţionale. Cu obiectivele ATR „Clear-view” suprafaţa probei se poate observa şi în timpul măsurătorii astfel încât utilizatorul poate fi sigur că se măsoară exact în locul dorit.

  • pe microscop se poate monta un display LCD
  • pe microscop se poate monta un binocular pentru observarea directă a probei
  • platformă automată pentru IRT-5000, cu funcţie de focusare automată
  • obiective ATR: cu ZnSe, Ge, cristal de diamant
  • obiective ATR “Clear-view”: cu cristal de ZnS şi diamant care fac posibilă măsurarea şi observarea simultană a probei
  • accesorii “grazing angle” cu polarizare
  • obiective Cassegrain care măresc de 10x, 16x şi 32x
  • detectori: DLATGS, InGaAs, InSb, Narrow-band MCT, Wide-band MCT
