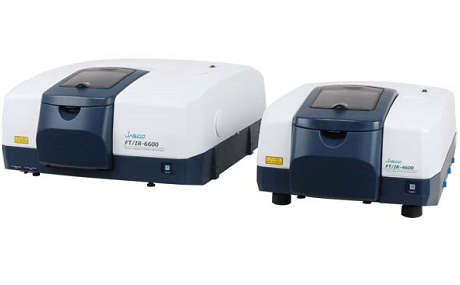

Spectrometrele FT/IR-4000/6000

Istoria dispozitivelor JASCO de măsurare în domeniul infraroşu începe pe la mijlocul anilor 1950, o dată cu crearea spectrometrului dispersiv DS-101. Experienţa acumulată în mai bine de jumătate de secol a contribuit la conceperea spectrometrelor din seria FT/IR-4000 şi 6000. Aparatele FT/IR-4000 au fost dezvoltate pentru măsurători de rutină în timp ce seria FT/IR-6000 a fost dezvoltată pentru a răspunde cerinţelor din cercetare. Sunt disponibile un număr mare de suporturi de probe şi accesorii, de la simplul suport de filme până la microscoapele ce efectuează o cartografiere rapidă prin măsurarea precisă în numeroase puncte a suprafeţei.

Controlul aparatelor este asigurat de pachetul software Spectra Manager II, pentru toate dispozitivele de spectroscopie JASCO. Fiecare aparat are şi pachetul software Know-it-All, cu o bibliotecă de 10000 de spectre. Softul este capabil să citească cele mai importante formate de spectre, are multiple funcţii de căutare şi prelucrare a spectrelor, se pot construi biblioteci de spectre, este potrivit pentru analize de grupări funcţionale, editarea structurii chimice şi pregătirea de rapoarte.

 FT/IR – 4600 şi 4700

Sunt aparate recomandate în primul rând măsurătorilor de rutină şi din învăţământ care în configuraţia standard acoperă domeniul infraroşu 7800-350 cm-1 dar acesta poate fi extins până la 15000-2200 cm-1 sau 5000- 220 cm-1. În configuraţia standard există următoarele posibilităţi: alinierea automată a beam-splitterului, apertură variabilă, spălarea totală cu gaz inert şi validarea automată. Se pot transforma în aparate “rapid scan”, 10 scan/sec, prin folosirea detectorilor opţionali MCT.

Specificaţii:

  • rezoluţie:
    • FT/IR-4600: 0,7cm-1
    • FT/IR-4700: 0,4 cm-1
  • raport semnal-zgomot:
    • FT/IR-4600: 22000:1 (peak – to – peak)
    • FT/IR-4700: 30000:1 (peak – to – peak)
  • domeniul spectral: 7800 – 350 cm-1
  • sursă de radiaţie ceramică de mare intensitate
  • interferometru: de tip Michelson de 45 o, izolat, cu tehnologie DSP (Digital Signal Processing)
  • beam splitter: Ge/KBr, cu aliniere automată (auto-alignment)
  • detector: DLATGS termostatat Peltier, opţional al 2-lea detector (MCT, InSb, InGaAs)
  • hardware de validare încorporat
  • sistem de recunoaştere automată a accesoriilor
  • buton Start pentru serii de măsurători


 FT/IR – 6600, 6700 şi 6800

Aparatele FT/IR-6000 au fost concepute cu posibilitatea extinderii domeniului standard (7800-350 cm-1 ) la domeniul infraroşu apropiat sau îndepărtat, pentru scopuri de cercetare-dezvoltare. Prin upgradarea completă a aparatului, domeniul de lungime de undă acoperit poate fi chiar şi  25000 – 10 cm-1. În configuraţia standard există următoarele posibilităţi: alinierea automată a beam-splitterului, apertură variabilă şi spălarea totală cu gaz inert. Pentru măsurătorile din domeniul infraroşu îndepărtat poate fi de mare ajutor şi posibilitatea opţională de vidare totală. Prin utilizarea concomitentă a unităţii de înmagazinare şi schimbare automată a până la 4 beam-splittere şi a celei de schimbare automată a ferestrelor de interferometru, devine posibilă efectuarea unor măsurători pe domenii foarte largi, fără intervenţia manuală a utilizatorului. Modelul FT/IR-6800, cu optica aurită, are în dotarea standard modul de măsurare “rapid scan” cu o viteză de 20 scan/sec, în timp ce această opţiune se regăseşte între posibilităţile de upgradare la FT/IR-6600 şi 6700.

Specificaţii:

  • rezoluţie:
    • FT/IR-6600: 0,4 cm -1
    • FT/IR-6700: 0,25 cm -1
    • FT/IR-6800: 0,07 cm -1
  • raport semnal-zgomot:
    • FT/IR-6600: 45000:1 (peak – to – peak)
    • FT/IR-6700: 47000:1 (peak – to – peak)
    • FT/IR-6800: 55000:1 (peak – to – peak)
  • domeniul spectral: 7800 – 350 cm-1, opţional se poate extinde la 25000 – 10 cm-1
  • sursă de radiaţie ceramică de mare intensitate, opţional o a doua sursă de radiaţie (lampă de halogen sau de mercur)
  • interferometru: de tip Michelson de 28o, izolat, comandat prin tehnologie DSP (Digital Signal Processing)
  • beam splitter, cu aliniere automată (auto-alignment): Ge/KB (standard), cuarţ, CaF2, CsI, Mylar; opţional schimbător automat de beam-splitter
  • ferestre de ieşire interferometru: KRS-5 (standard), CaF2, PE; opţional schimbător automat de fereastră
  • detector: DLATGS termostatat Peltier, opţional al 2-lea detector (DTGS(PE), MCT, InSb, InGaAs sau fotodiodă de Si); suplimentar încă 2 detectori, în carcasă exterioară
  • sistem de recunoaştere automată a accesoriilor
  • buton Start pentru serii de măsurători
  • rapid scan: opţional; standard pentru FT/IR-6800
  • step scan: opţional

Spectra Manager II pentru aparate FT/IR

Controlul şi prelucrarea datelor o face softul multifuncţional, pe bază de Windows, Spectra Manager II. Printre funcţii sunt: setarea şi salvarea parametrilor de măsurare, vizualizarea în timp real a spectrelor, modificări de scală, funcţii de zoom, netezire, corecţia liniei de bază, compensarea CO2 şi a apei, corecţie ATR, căutare de pic, calcularea înălţimii picului şi a suprafeţei de sub pic, operaţii aritmetice, derivare, conversie %T/Abs, conversie KM şi KK, substracţie automată de spectre, conversie JCAMP şi ASCII, editare în format de printare, etc. Opţional este disponibilă versiunea compatibilă cu cerinţele CFR 21 Part 11 precum şi pachetul software de analiză PCR, PLS, PCA, CLS.

Programe suplimentare opţionale:

  • înregistrare periodică de spectre – înregistrează spectre la intervale de timp specificate. Conţine pachetul software de prelucrare a datelor tridimensionale
  • calculul structurii secundare a proteinelor
  • program de corelare 2D
  • “Macro Command” – posibilitatea dezvoltării de programe de către utilizator, pentru măsurarea, prelucrarea, vizualizarea, colectarea sub formă de tabel a datelor, etc.; cu posibilitatea de definire, calculare şi comparare a variabilelor
